Werkzeugsatz Wellendichtring bei DSG Eingangswelle für VAG

Dieses Spezialwerkzeugsatz benötigen Sie für den Ein- und Ausbau von inneren und äußeren Wellendichtringen der Antriebswelle / Eingangswelle, welche in  6- & 7-Gang Direktschaltgetrieben verbaut sind.
Kupplungsseitig befinden sich 2 Dichtringe im Getriebe, Getriebeglocke. Beide Dichtringe können ersetzt werden, ohne das Getriebe zu zerlegen. Werden nur die Dichtringe ersetzt, braucht die Kupplung nicht eingestellt werden.

Vorgehensweise:

Äußerer Dichtring:

• mit den Haken (wie T20143) wird der Dichtring ausgehebelt.
• den Äußeren, "neuen" Dichtring mit einem Kunststoffhammer und dem Rohrstück (wie VW415A) bündig zum Kupplungsgehäuse eintreiben, der Absatz des Rohrstücks zeigt nach oben.

Achtung: Den Dichtring nur bündig zum Kupplungsgehäuse eintreiben, um die dahinterliegende Ölbohrung nicht zu verschließen. Das Kugellager der äußeren Antriebswelle kann sonst nicht mehr ausreichend mit Öl versorgt werden.

Innerer Dichtring:

• Um den inneren Dichtring der Hohlwelle zu entfernen, ist die Verwendung des Dichtringausziehers (wie T10420) zwingend erforderlich.
• Die Spindel des Ausziehers zuvor herausdrehen und in den »kleinen«, inneren Dichtring eindrehen.
• Beim Einschrauben etwas Druck auf den Dichtringauszieher ausüben. Sie können »fühlen«, wenn der Dichtring beginnt, sich in seinem Sitz mitzudrehen.
• Nun die Spindel eindrehen und den Dichtring herausziehen.
• Den neuen Dichtring mit der Einschlaghülse (wie T10421) bis Anschlag mit dem Kunststoffhammer eintreiben.

Passend u.a. für Getriebecode:
0AM, 0CW, 08D, …


Passend für Vergleichsnummer Wellendichtring:

• Wellendichtring klein Hohlwelle:
  • VAG 0AM301733L
  • Elring: 908.420
  • Corteco: 01035820B
• Wellendichtring groß Außenwelle:
  • VAG 0AM301189E
  • Elring: 890.100
  • Corteco: 01035821B

Zu verwenden wie:

• Ausziehhaken T20143
• Dichtringauszieher T10420
• Rohrstück VW 415A
• Druckstück T10421

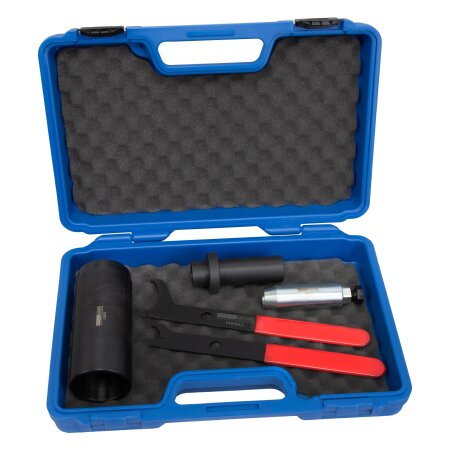

Lieferumfang:

• 1x Dichtringauszieher für Wellendichtring Eingangswelle 6- & 7-Gang-DSG-Getriebe, zu verw. wie T10420
• 1x Druckstück zur Wellendichtring Montage an VAG DSG-Getriebe, zu verw. wie T10421
• 1x Rohrstück zur Wellendichtring Montage an VAG DSG-Getriebe, zu verw. wie VW 415A
• 1x Ausziehhaken Wellendichtring, zu verw. wie VAG T20143 VW Spezialwerkzeug
• 1x Aufbewahrungskoffer

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
